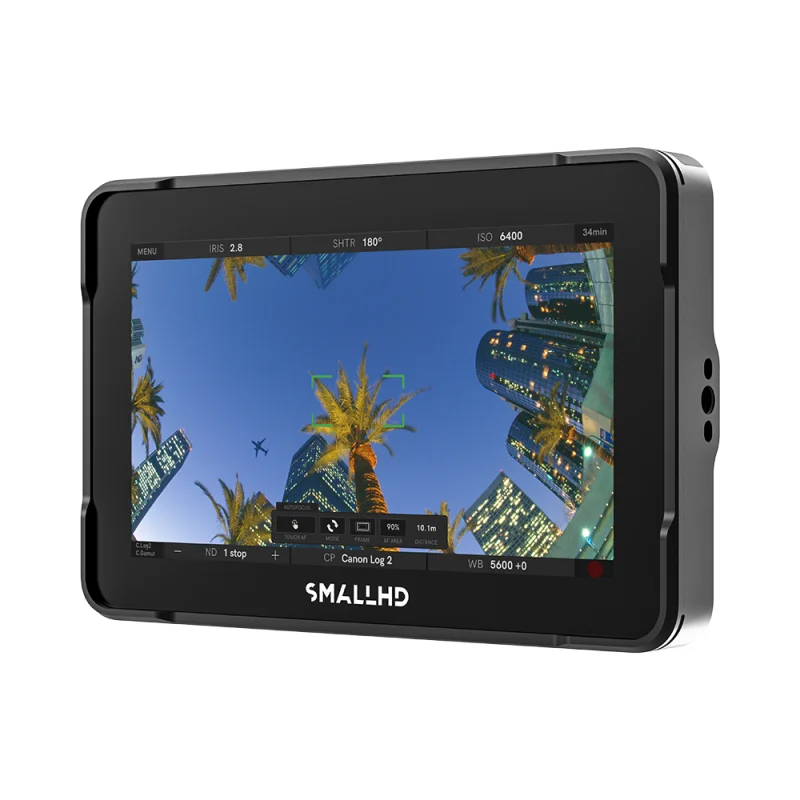

ist der neueste kompakte Onboard-Monitor von SmallHD, der alle Funktionen von PageOS zu einem Einstiegspreis bietet. Er vereint alle Funktionen und Anpassungsmöglichkeiten der PageOS-5-Tools auf einem hochwertigen 5-Zoll-Touchscreen-Monitor. Mit einer Helligkeit von 1.000 Nits ist dieses kompakte Modell auch bei Tageslicht gut ablesbar.
Verwandeln Sie Ihren Touchscreen in die Schaltzentrale Ihrer Kamera. Die im Lieferumfang enthaltene Software von SmallHD ermöglicht uneingeschränkten Zugriff auf die Kamerafunktionen und Projekteinstellungen von RED DSMC2, KOMODO® und V-RAPTOR™. Dazu gehören Start/Stopp der Aufnahme, FPS, Verschlusszeit, ISO, Farbtemperatur/Weißabgleich, Clip-Wiedergabe und vieles mehr. Einzellizenzen für die Kamerasteuerungssoftware sind separat erhältlich. Weitere Kompatibilitäten für die Kamerasteuerung folgen in Kürze.

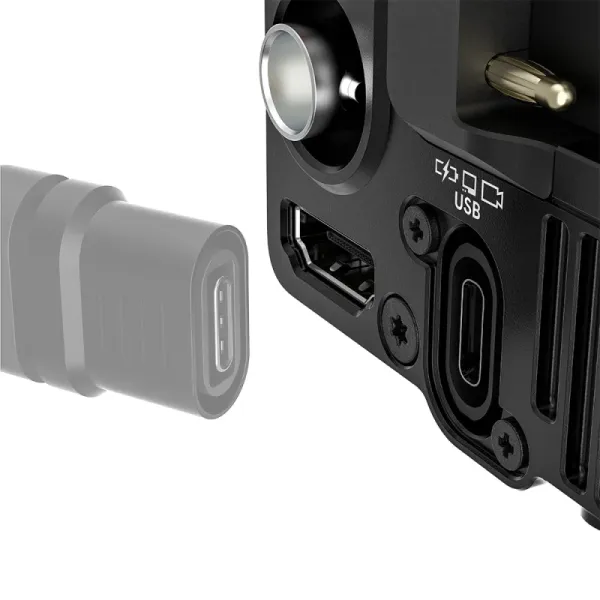

Der USB-C-Anschluss mit Verriegelungsmechanismus vereint Stromversorgung, Video und USB-Datenübertragung. Das angeschlossene Gerät bestimmt, welche Funktionen zusammenarbeiten. Dazu gehören die Stromaufnahme oder die Stromversorgung eines kompatiblen Zubehörs, Videoeingang oder -ausgang über den DisplayPort-Alt-Modus sowie die USB-Datenübertragung für LUTs, Updates und die unterstützte Kamerasteuerung.
Die Videoübertragung an den Focus 504 ist von einem iPhone, einem Android-Gerät oder jedem anderen kompatiblen Gerät möglich, das einen DisplayPort-Videoausgang über USB-C bereitstellt. Der Focus 504 ermöglicht zudem die Videoübertragung mit einem Teradek Ace Micro-Sender und versorgt dieses Gerät gleichzeitig mit Strom.
Der Focus 504 ist mit allen von SmallHD unterstützten Kamerasteuerungslizenzen kompatibel. Die PageOS-Software kann über die Kamerasteuerungsschnittstelle Befehle an kompatible Kameras senden, sodass Benutzer das Filmmaterial anzeigen und Einstellungen anpassen können. Dazu gehören Blende, ISO-Empfindlichkeit, Verschlusszeit, ND-Filter, Bildrate, Weißabgleich und Aufnahme. Bei ausgewählten Kameras gehören zu den zusätzlichen Funktionen die Wiedergabe von Clips, Touch-to-Focus, Optionen für das Aufnahmeformat oder den Farblook sowie der vollständige Zugriff auf das Kameramenü.
Features:
- 5-Zoll-Display
- Helligkeit: 1000 Nits
- Unterstützt Video über USB (DisplayPort Alt Mode)

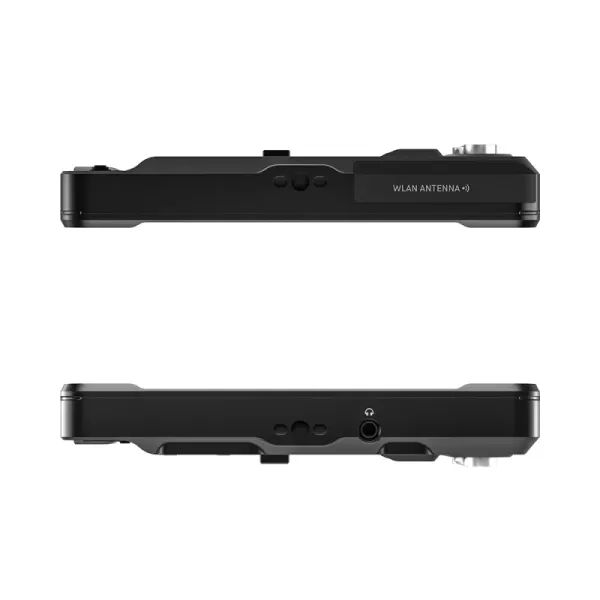

- Dank integriertem WLAN kann jede Kamera, die über ein Netzwerk gesteuert werden kann, mit dem Monitor verbunden werden. Der Benutzer hat nun die Wahl zwischen einer kabelgebundenen und einer WLAN-Steuerung.
- Touchscreen
- Page OS

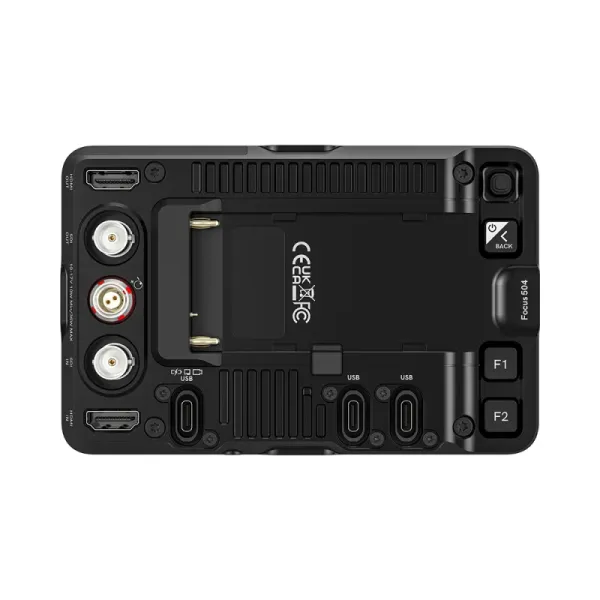

- Video-Ein- und Ausgänge: HDMI, 3G-SDI
- USB-Anschlüsse: 2x USB-C mit Verriegelung, 1x USB-C mit Verriegelung (PVC)
- Stromversorgung: Akkuplatte der L-Serie
- Kopfhörerausgang
- 1/4-20-Befestigungspunkte (Arri-Verriegelung)

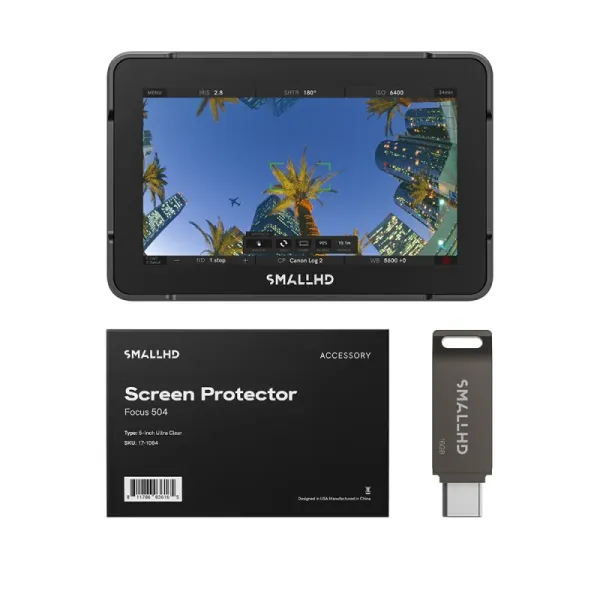

Lieferumfang:
1x Focus 504 Monitor
1x Clear Screen Protector
1x 16GB USB-A / USB-C Flash Drive
| Hersteller | SmallHD |
| Produktname | Focus 504 |
| MPN | 16-0520 |
| UPC | 811786036134 |
| Größe | 5" (Diagonale 4,97") |
| Monitortyp | On-Camera-Monitor |
| Display | IPS-LCD mit Touchscreen |
| Auflösung | 1920 x 1080 (16:9), 443 ppi |
| Aktive Fläche | 61,88 x 110,02 mm |
| Helligkeit | 1.000 nits |
| Kontrastverhältnis | 1000:1 |
| Farbraum | Rec.709 |
| Signalverarbeitung | 10-Bit-Verarbeitung, 8-Bit-Panel |
| Farbabtastung | SDI: YCC 4:2:2, 10 Bit; HDMI: YCC 4:2:2, 12 Bit sowie RGB und YCC 4:4:4 |
| Bildwiederholrate | 60 Hz |
| Hintergrundbeleuchtung | Edge-lit, einstellbar |
| Anschlüsse |
|
| SDI-Formate (Ein- und Ausgang) | 1080p bis 60 fps, 1080psF bis 30 fps, 1080i, 720p bis 60 fps, 576i50, 480i59,94 |
| HDMI-Formate (Ein- und Ausgang) | 2160p bis 30 fps, 1080p bis 120 fps, 1080i, 720p bis 240 fps, 576p, 480p, 576i, 480i |
| PVC (USB-C) | Strom (Eingang oder Ausgang; Ausgang 5 V, max. 10 W), Videoeingang über DisplayPort Alt Mode, USB-Daten |
| USB-C-Zubehörversorgung | 5 V / 1,5 A an 2 Anschlüssen |
| Audio | Embedded Audio über HDMI und SDI, Abhören über Kopfhörerausgang, Pegelanzeige bis 8 Kanäle, Weitergabe an HDMI- und SDI-Ausgang |
| Touchscreen | Ja |
| LUTs | 33-Punkt-Kalibrierungs-LUT (intern), 17-Punkt-User-LUTs (Wechselmedium), 17-Punkt-LUT für den nachgelagerten Videoausgang; Import per USB-Speicher oder Fleet Control App |
| Analyse-Tools | Waveform (Luma, RGB), RGB Parade, Vectorscope, Histogramm (Luma, RGB), False Color, Zebra (dual), Fokushilfe, Peaking, Audiometer |
| Stromversorgung | 2-Pin-Stromeingang mit Verriegelung (10–17 V), USB-C (PVC), integrierte Akkuplatte für 1x L-Series-Akku |
| Leistungsaufnahme | 10 W min. / 35 W max. |
| Empfohlenes Netzteil | DC 12–15 V, ab ca. 2,5 A |
| Betriebssystem | PageOS |
| Weitere Funktionen | Pixel Zoom, Frame Guides, Anamorphic De-Squeeze (0,75x, 1,33x, 1,5x, 1,66x, 2,0x, 2,5x), Bild drehen und spiegeln, Cross-Conversion HDMI → SDI und SDI → HDMI, Vertical Mode, Image Capture |
| Bedienelemente | Touchscreen, Joystick, Zurück-Taste, 2 Funktionstasten |
| Kamerasteuerung | Camera Control angekündigt für ARRI, Sony VENICE, RED DSMC2, RED RCP2 (KOMODO, DSMC3); Lizenz separat erforderlich |
| WLAN | 2,4 GHz |
| Gehäuse | Aluminium-Unibody, eloxiert |
| Montage | 4x 1/4"-20 mit ARRI-Locating-Pins (oben, unten, links, rechts) |
| Betriebstemperatur | 0 °C bis 40,6 °C |
| Lagertemperatur | −17,8 °C bis 48,9 °C |
| Abmessungen | 136 x 88 x 23,85 mm |
| Gewicht | ca. 306,25 g |
