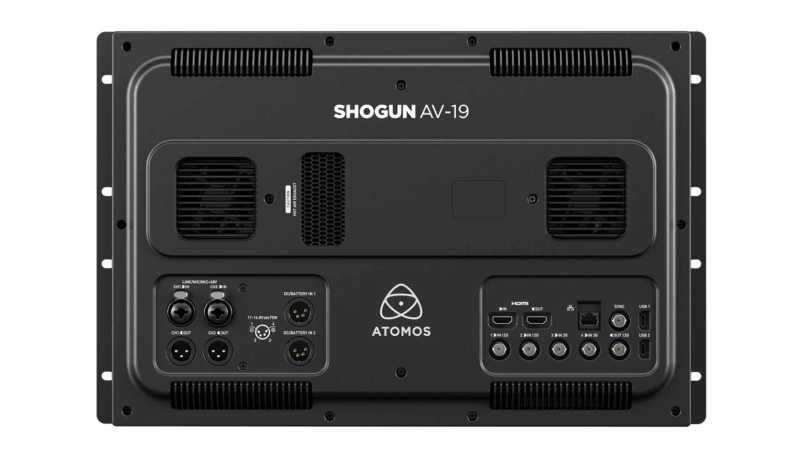

Atomos Shogun AV-19, 19″ Rack 4K HDRMonitor-Recorder-Switcher
TOP
-10%
Atomos Shogun AV-19

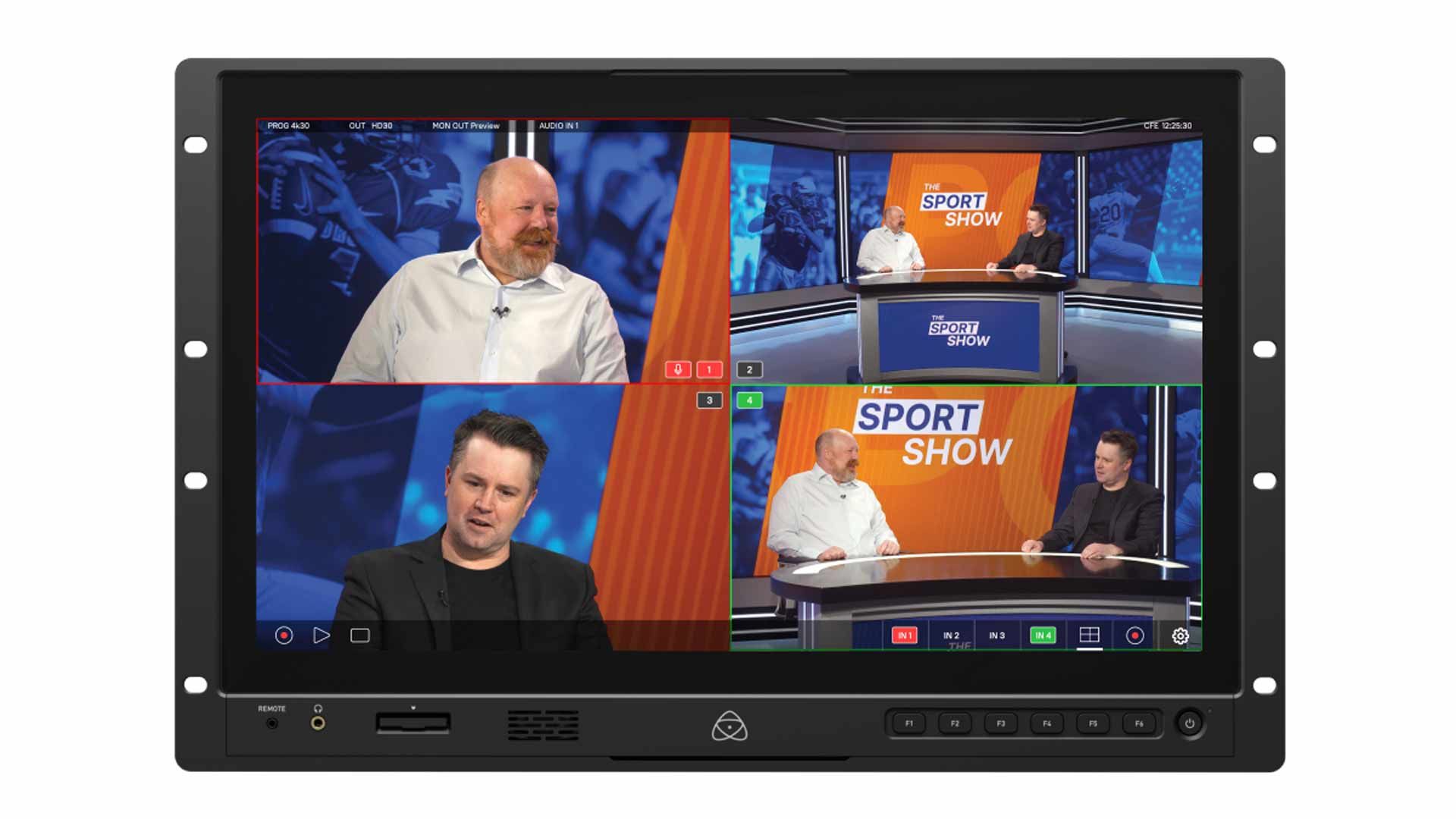

ist ein leistungsstarker 19-Zoll 4K HDR Monitor-Recorder-Switcher für Live-Produktion, Broadcast und Video-Village.
Als robustes Rackmount-Gerät mit DCI-P3 Display eignet er sich als zentrale Schaltstelle für Multi-Kamera-Monitoring
und -Recording – inklusive integriertem Live-Switching mit vier ISO-Feeds plus einem Program-Kanal für flüssige Echtzeit-Workflows.
Highlights / Key Features
19" 4K HDR DCI-P3 Rack-Display

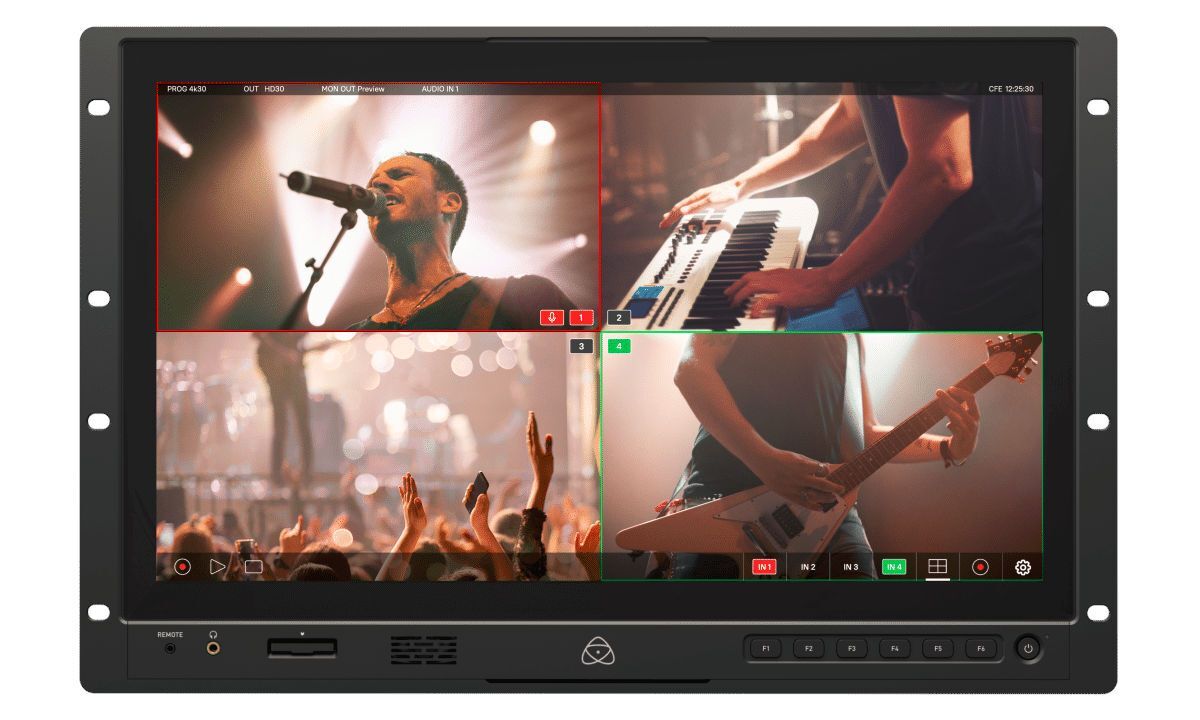

Live Multi-Cam Switching: 4× ISO + 1× Program
Profi-Monitoring: EL Zone™, Waveform, Vectorscope, Focus Peaking, LUT-Support
Recording über SDI oder HDMI: Apple ProRes, ProRes RAW und Avid DNx bis 10-bit 4:2:2
Kamerasteuerung (u. a. Belichtung) & Touch-to-Focus bei unterstützten Kameras
Medien: intern CFexpress oder Recording via USB-C
NDI HX3 nativ + Ethernet: hochwertiges Low-Latency IP-Video über 1× RJ45 (ideal für IP-basierte Produktionen)
Professionelle Kalibrierung für präzises HDR/Rec.709
Integriertes Audio-System: 2× XLR I/O mit 48V Phantompower, Audio via SDI/HDMI, Lautsprecher + Kopfhörer-Monitoring
Pricing & Availability
Preorder: ab sofort möglich
Verfügbarkeit/Shipping: Ende März 2026 (bitte Preorders rechtzeitig platzieren)
SKU: ATOMSHGAV1
UPC: 814164023382
EAN: 0814164023382
ist ein leistungsstarker 19-Zoll 4K HDR Monitor-Recorder-Switcher für Live-Produktion, Broadcast und Video-Village.
Als robustes Rackmount-Gerät mit DCI-P3 Display eignet er sich als zentrale Schaltstelle für Multi-Kamera-Monitoring
und -Recording – inklusive integriertem Live-Switching mit vier ISO-Feeds plus einem Program-Kanal für flüssige Echtzeit-Workflows.
Highlights / Key Features
19" 4K HDR DCI-P3 Rack-Display
Live Multi-Cam Switching: 4× ISO + 1× Program
Profi-Monitoring: EL Zone™, Waveform, Vectorscope, Focus Peaking, LUT-Support
Recording über SDI oder HDMI: Apple ProRes, ProRes RAW und Avid DNx bis 10-bit 4:2:2
Kamerasteuerung (u. a. Belichtung) & Touch-to-Focus bei unterstützten Kameras
Medien: intern CFexpress oder Recording via USB-C
NDI HX3 nativ + Ethernet: hochwertiges Low-Latency IP-Video über 1× RJ45 (ideal für IP-basierte Produktionen)
Professionelle Kalibrierung für präzises HDR/Rec.709
Integriertes Audio-System: 2× XLR I/O mit 48V Phantompower, Audio via SDI/HDMI, Lautsprecher + Kopfhörer-Monitoring
Pricing & Availability
Preorder: ab sofort möglich
Verfügbarkeit/Shipping: Ende März 2026 (bitte Preorders rechtzeitig platzieren)
SKU: ATOMSHGAV1
UPC: 814164023382
EAN: 0814164023382
Display | |
| Größe | 19" |
| Auflösung | 3840 x 2160 4K UHD |
| Bittiefe | 10-bit (8+2 FRC) |
| Art der Hintergrundbeleuchtung | Double Edge-Lit |
| Helligkeit (cdm2 / Nits) | 1200 |
| Seitenverhältnis | 16:9 |
| Farbraum | 100% Rec.709, 99% DCI-P3, 99% NTSC, 87% BT.2020 |
| Kalibrierungsunterstützung | Calibrite Display Pro oder Display Plus auf PC/Mac mit Atomos LANC-Kabel (ATOMCAB018, separat erhältlich) |
Farbpipeline | |
| Gamma | Sony SLog / SLog2 / SLog3 / HLG, Canon C-Log / C-Log2 / C-Log3, ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320, / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic V-Log / HLG, JVC J-Log, Red RedLogFilm / Log3G10 / Log3G12, FujiFilm F-Log, PQ (HDR10), HLG, Nikon N-Log |
| Farbskala | DCI P3, DCI P3+, DCI-P3 D65, Rec709. Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine / BT.2020 / Rec.709. Canon Cinema / Panasonic V Gamut /ARRI Alexa Wide Gamut / JVC LS300. RED DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut |
| 3D LUT Display | .Cube Format (17 & 33 Punkte untzerstützt) |
| 3D LUT Down Stream | Loop out |
| 3DLUT 50/50 | Ja |
| Überwachungsmodi | Native / HLG / PQ / 3D-LUT |
| HDR-Ausgabekonvertierung | Log / HDR zu HLG / PQ |
Videoeingang | |
| HDMI | 1 x HDMI (2.0) bis zu 4K60P |
| Verriegelbarer Anschluss | Nein |
| SDI | 2 x 12G-SDI (abwärtskompatibel mit 6G/3G) + 2 x 3G-SDI |
| Wi-Fi | Nein |
| Bittiefe | 8/10 Bit für Video / bis zu 12 Bit für RAW |
| Video-Chroma-Subsampling | YCbCr 4:2:0 und 4:2:2 |
| HDR-Ausgangswandlung | HDMI-Automatische Erkennung |
Videoausgang | |
| HDMI | 1 x HDMI (2.0) bis zu 4K60P |
| Verriegelbarer Anschluss | Nein |
| SDI-Durchschleifanschluss | 1 x 12G-SDI |
| Wi-Fi | Nein |
| USB | 2 x USB-C 2.0/3.0 |
| Bittiefe | 8/10-Bit-Video |
| Video-Chroma-Subsampling | 4:2:2 |
Metadaten | |
| SDI | Dateiname – ARRI & RED.RAW – Weißabgleich, Belichtungsindex, Verschlusszeit/Blende, Iris/Blendenzahl, ISO, Gamma, Farbraum |
| Dateibenennung - Standard | Szene/Aufnahme/Take & laufende Szene/Aufnahme/Take |
| Dateibenennung - über SDI | Automatisch angepasste Dateinamen von unterstützten ARRI- und RED-Kameras |
Netzwerk | |
| Ethernet | 1 x RJ45 |
Konnektivität | |
| USB | 2 x USB-C 2.0/3.0 |
| Bluetooth | Nein |
| LANC | Ja |
Videosignalumwandlung | |
| HDMI zu SDI | Ja |
| SDI zu HDMI | Ja |
Audio Ein- und Ausgang | |
| Audioqualität | 24-bit / 48kHz |
| Audio-Codec | PCM |
| HDMI | 8 Kanäle, 24 Bit (eingangsabhängig) |
| SDI | 12 Kanäle, 24 Bit (eingangsabhängig) |
| Analoger Audioeingang | 2 x 3-polige XLR-Buchse (weiblich) |
| Analoger Audioausgang | 2 x 3-polige XLR-Stecker (männlich) |
| Lautsprecher | Mono-Sicherheit bis zu 1,5 W |
| Kopfhörerausgang | 3,5-mm-Kopfhörerbuchse, 2 Kanäle |
Timecode | |
| Eingebettet | HDMI & SDI |
| Tageszeit | Ja |
| Referenz-/Genlock-Eingang | Ja (nur im Wiedergabe-Modus) |
| LTC | LTC über dedizierten BNC-Eingang (nur Aufnahmemodus) |
| Wireless AirGlu RF Server und Client | Nein |
| Wireless AirGlu BT Server | Nein |
Auflösung und Bildfrequenzen (Aufnahme, Anzeige und Wiedergabe) | |
| 6K RAW | bis zu 6Kp30 via SDI |
| 4K RAW | bis zu 4Kp60 via SDI |
| 2K RAW | bis zu 2Kp240 via SDI |
| 4K DCI | bis zu 4Kp60 |
| 4K UHD | bis zu UHDp60 |
| 2K DCI 2048 x 1080 | bis zu 2Kp60 |
| 1080p | bis zu 1080p120 |
| 1080 PsF | Nur über Pulldown zu progressiv |
| 1080i | 1080i50 / 1080i60 |
| 720p | bis zu 720p60 |
Unterstützte Medien | |
| CF Express | Von Atomos zertifizierte CF Express Typ B-Medien |
| USB | Von Atomos zertifizierte USB 3.0-Medien |
| Dateisystem | ExFAT |
Codecs | |
| Apple ProRes RAW | ProRes RAW, ProRes RAW HQ |
| Apple ProRes | LT, 422, 422 HQ |
| Avid DNxHD | DNxHD 220x, 220, 145, 36 |
| Avid DNxHR | LB, SQ, HQ, HQX |
| H.265 | LQ, MQ, HQ, XQ in 8/10-bit, 4:2:2 und 4:2:0 |
| H.264 | nicht unterstützt |
Wiedergabe | |
| Wiedergabeliste | Ja – Erstellen Sie Kunden-Playlists aus vollständigen Clips oder Ausschnitten |
| Schleife | Ja, mit benutzerdefinierbaren In-/Out-Markern |
| Apple ProRes RAW | Ja – Aufgezeichnete Clips |
| Apple ProRes | HQ, 422, LT (nur lineares PCM-Audio) |
| Avid DNx | DNxHD: 220x, 220, 145, 36 – DNxHR HQX, HQ, SQ, LB (nur lineares PCM-Audio) |
| H.265 | Ja |
Aufzeichnung | |
| Pre-Roll | 8s HD / 2s 4K – nur ProRes, DNxHD |
| Zeitraffer | Ja |
| ISO-Aufzeichnung | 4 x ISO bis zu 1080p60 (3G SDI Level A & B) |
| Umgeschaltete Programmaufnahme | Ja |
Mehrfach-Eingangs-Umschaltung | |
| Dual-Eingangsanzeige | Über Multi-ISO-Eingangsmodus |
| Mehrere SDI-Eingänge | Bis zu 4 x 1080p60 (3G SDI Level A & B) |
| Multiview-Anzeige | Über Multi-ISO-Eingangsmodus |
| Eingangsumschaltung | Ja |
Bildschirmüberwachungs-Tools | |
| Waveform | 3 Größen – einstellbare Deckkraft und Helligkeit |
| RGB-Parade | 3 Größen – einstellbare Deckkraft und Helligkeit |
| Vektorskop | 2 Größen – einstellbare Deckkraft und Helligkeit |
| 1 x Zoom | Ja. 1:1-Pixel-Mapping für 4K |
| 2 x Zoom | Ja |
| Fokus-Peaking | Farbauswahl / Schwellenwerteinstellung / Farbe / Mono / Nur Kanten |
| Atomos Falschfarben | Ja, mit Skalierung |
| ARRI Falschfarben | Ja |
| EL Zone Falschfarben | Ja |
| Zebra | ja- einstellbar |
| Farbkanal isolieren | Nur Blau |
| Cine Rahmenhilfslinien | Voreinstellungen für 2,4:1, 2,35:1, 1,9:1, 1,85:1, 4:3 |
| Social-Frame-Hilfslinien | Voreinstellungen für 9:16, 1:1, 191:1, 4:5 |
| Onion Skin | Ja |
| Sichere Bereiche | Action und Grafik |
| Rastermarkierung | 9-Raster |
| Anamorphotische Entzerrung | 1,25x, 1,33x, 1,5x, 1,6x, 1,65x, 1,79x, 1,8x, 2x |
| Display Flip | Nur vertikal |
Signalverarbeitung an Bord | |
| 4K-UHD-Downscale für HD | Loop-Out – 4K UHD zu FHD |
| DCI-Crop | Loop-Out – 17:9 zu 16:9 Crop |
| Pulldown-Entfernung | 24 / 25 / 30 pSF > 24 / 25 / 30p (2:2 Pulldown), 60i > 24p (3:2 Pulldown) |
Fernbedienung | |
| HDMI | Automatischer HDMI-Trigger, unterstützte Protokolle – Canon, Sony, Atomos |
| SDI | SDI-Trigger-Kamera wählbar |
| Serielle 2,5-mm-Buchse | Kalibrierung über optionales USB-zu-Seriell-Kabel |
optionale Zubehör | |
| AC-zu-DC Adapter | Ja, separat erhältlich (ATOMPWR024) |
| Sonnenblende | Nein |
Camera to Cloud | |
| ATOMOSphere | Direkter progressiver Upload über Ethernet unterstützt (20 GB kostenloser Speicherplatz) |
| Adobe Frame.io | Direkter progressiver Upload über Ethernet unterstützt (separat erhältlich) |
| Dropbox | Direkter progressiver Upload über Ethernet unterstützt (separat erhältlich) |
Stromversorgung | |
| Eingangsspannung | DC 12 V bis 16,8 V DC |
| Betriebsleistung | 75 W |
| Kompatible Batterien | Anschluss an einen oder beide DC-4-Pin-XLR-Eingänge |
| Batteriespannung | 14,4 V Nennspannung |
| Batterieleistung | Einzelner Batterieeingang über dedizierten 4-Pin-XLR-Anschluss |
| DC-Eingangsanschluss | 1 x 4-Pin-XLR für mitgeliefertes DC-Netzteil |
| D-Tap | Über D-Tap-zu-4-Pin-XLR-Kabel eines Drittanbieters |
Konstruktion | |
| Gehäuse | Aluminium mit ABS-Kunststoff |
| Kühlung | Aktiv gesteuerter Lüfter und Kühlkörper |
| Touchscreen | Kapazitiver Touchscreen |
| Kontrollleuchte | LED nur auf der Vorderseite |
| Multifunktionstasten | Stromversorgung + 6 zuweisbar |
Umgebung | |
| Umgebungstemperatur | bis 40° C |
Allgemeines | |
| Befestigungspunkte | 19" Rack-Ohren |
| Rackhöhe | 7 Höheneinheiten |
| VESA-Mount | Nein |
| Maße | 482 x 310 x 60 mm |
| Gewicht | ca. 5,22 kg |
