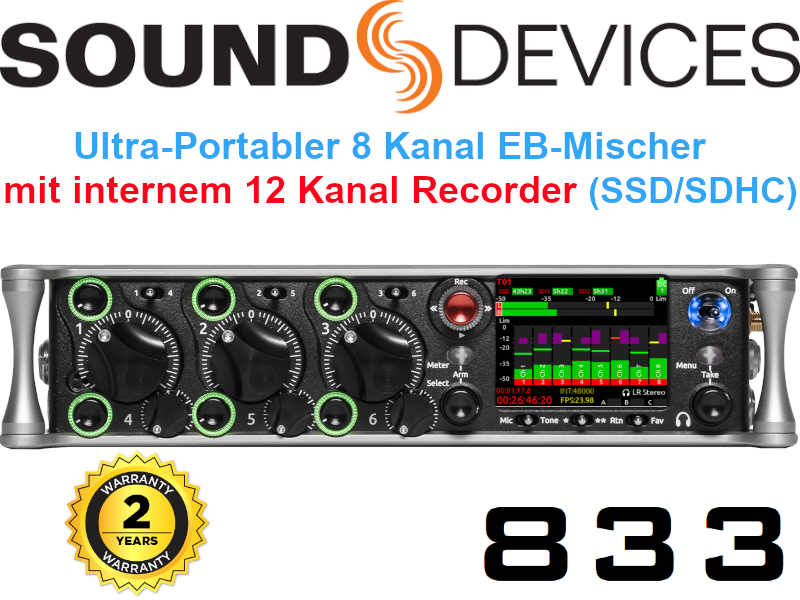

Sound Devices SD 833 - 8 Kanal EB Mischer TimeCode 12 Spur Recorder auf int SSD oder ext SD

Analoge Eingänge

• Frequenzgang. 10Hz bis 80kHz ± 0,5dB (192 KHz Sample Rate, ref. 1 kHz)
• THD + Noise: max. 0,005% (Mikrofoneingang, 1 kHz, 22Hz – 22kHz, Gain bei 20, Fader bei 0, -10dBu Eingangspegel)
• Äquivalentes Eingangsrauschen: -131dBV (-129dBu) max. (Mikrofoneingang, A-Bewertung, 76dB Verstärkung, 150Ω Quellimpedanz)

Signalverarbeitung

• Hoch erweiterbare, vollständig FPGA-basierte Audioverarbeitung, 3 FPGAs
• Sechsfach ARM-Multiprozessorsystem
• 64-Bit DSP

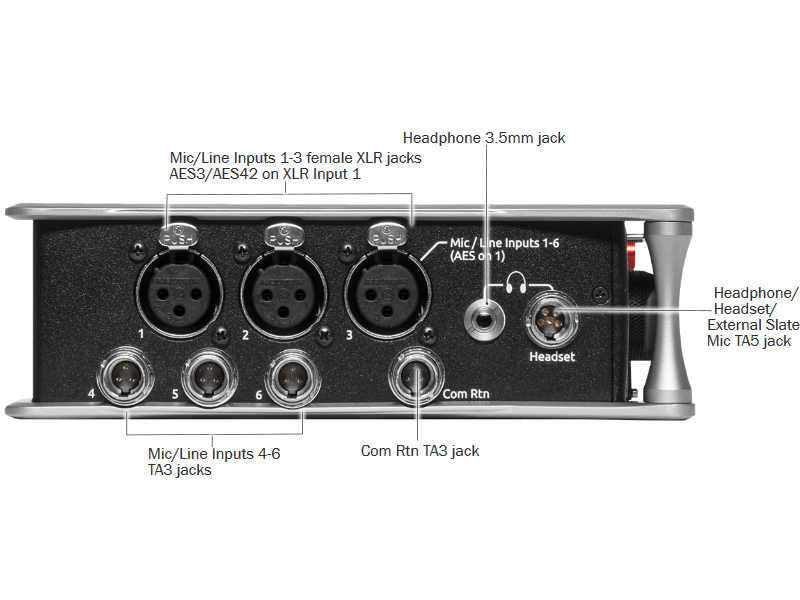

Eingänge

• 6 Mikrofon- / Line-Eingänge, alle mit vollem Funktionsumfang, 3 auf XLR-, 3 auf TA3-Buchse
• Mikrofonpegel-Eingänge: (XLR, TA3): Class-A, diskrete Differenzverstärker, Eingangsimpedanz 4kΩ
• Line-Level-Eingänge: (XLR, TA3,): aktiv symmetriert, Eingangsimpedanz 4 kΩ
• 48-V-Phantomspeisung mit 10 mA an allen 6 Eingängen
• AES3 oder AES42 am XLR-Eingang 1 verfügbar
• AES42: +10 V, 250 mA verfügbar, Modus 1, ASRC
• Aux (3,5mm Klinke): unsymmetrische 2-Kanal, Eingangsimpedanz 4kΩ
• Com Rtn (TA3, 3,5mm Klinke) symmetrisch, 1-Kanal, Eingangsimpedanz 8kΩ
• Externes Slate-Mikrofon (TA5): symmetrisch, Eingangsimpedanz 8kΩ, 12V Phantomspeisung
• Maximaler Eingangspegel Mikrofon: +8 dBu (2,0 Veff)
• Maximaler Eingangspegel: +28 dBu (19,5 Veff)
• Maximaler Eingangspegel Aux: +18 dBu (6,2 Veff)
• Maximaler Eingangspegel Com Rtn: +24 dBu (12,3 Veff)
• Maximaler Eingangspegel des externen Slate-Mikrofons: +12 dBu (3,2 Veff)
• Hochpassfilter einstellbar von 10Hz bis 320Hz, 18dB / Okt. 1. Stufe analog (vor dem Vorverstärker), 2. Stufe digital

Limiter

• Limiter für alle Kanäle, Busse und Kopfhörer bei allen Sample-Raten verfügbar.
• Analoge erste Stufe, alle nachfolgenden Stufen digital
• Attack: 1 ms
• Release: einstellbar von 50 ms bis 1000 ms
• Threshold: einstellbar von -2 dBFS bis -12 dBFS
• Wählbare Ratio: inf:1, 20:1, 18:1, 16:1, 14:1, 12:1, 10:1

Delay

• Pro Kanal einstellbar 0-50ms
• Ausgang einstellbar 0-500ms

Maximale Verstärkung

• Eingangsstufe Mikrofoneingang: 76dB
• Eingangsstufe Line-Eingang: 50dB
• Fader: 16dB
• Busse: 16dB
• Kopfhörer: 20dB
• Mikrofon zu Line Ausgang: 108dB
• Mikrofon zu Kopfhörer: 112dB

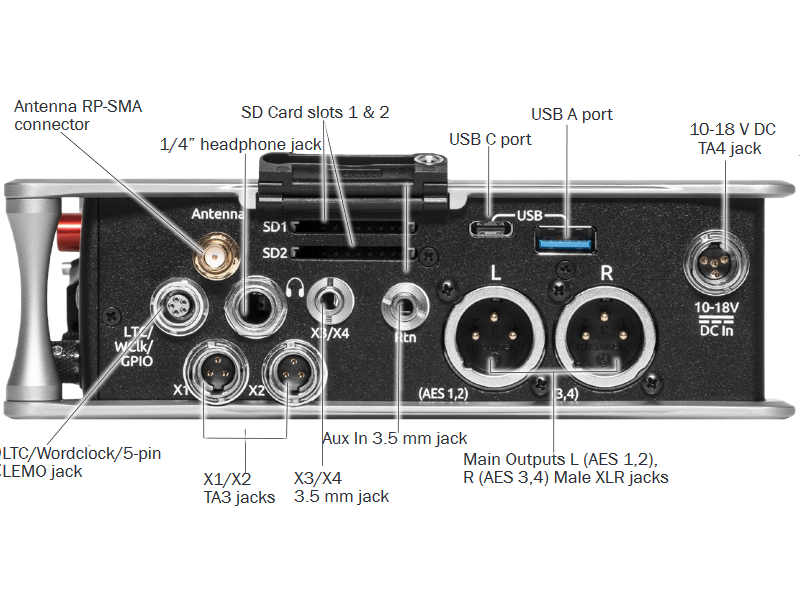

Ausgänge

• XLR (L, R) aktiv symmetriert, 250 / 3,2k / 120Ω (Mikrofon / -10 / Line)
• TA3 (X1 / X2) aktiv symmetriert, 250 / 3,2k / 120Ω (Mikrofon / -10 / Line)
• 3,5mm (X3 / X4): unsymmetrisch, Stereo, 1,8kΩ

Kopfhörerausgänge

• 6,3mm und 3,5mm Klinke
• TA5 (zusammen mit Mikrofoneingangspins) zum Anschluss eines Headsets mit Mikrofon
• Hohe Ausgangsleistung, 4Ω Ausgangsimpedanz, 400mW + 400mW an jedem Anschluss, alle einzeln verstärkt
• Kompatibel mit Kopfhörern jeglicher Impedanz

Maximaler Ausgangspegel (alles an 10k Last)

• Line: +20dBu (7,8 Veff)
• “-10”: +6dBu (1,5 Veff)
• Mikrofon: -20dBu (0,078 Veff)
• X3 / X4 Ausgang: +6dBu (1,5 Veff)
• Kopfhörerausgänge: 6,3mm, TA-5: +14dBu (4,0 Veff)

A / D-Wandler

• 32-Bit, Dynamikbereich 120dB A-bewertet
• Sample-Raten 44,1kHz, 47,952kHz, 48kHz, 48,048kHz, 88,2kHz, 96kHz, 192kHz

Digitale Ausgänge

• AES3 Trafo symmetriert, paarweise 1-2 (XLR-L), 3-4 (XLR-R), 110Ω, 2V p-p, AES und S/PDIF kompatibel

Aufzeichnung

• Interne 256GB SSD; zwei SD-Karten, 10% höher ausgelegt, um optimale Leistung zu erzielen
• Gleichzeitige Aufnahme auf interne SSD und beide SD-Karten
• exFAT-Formatierung
• 12 Tracks (8 Iso-Spuren, 4 Mix-Busse)
• Broadcast WAV in Mono- oder Polyphon Dateiformat
• 64-Bit-WAV (RF64) Mono- und Polyphon, Unterstützung für Dateien > 4G

Automatisches Mischen

• Dugan Automixing von bis zu 8 Kanälen auf dem linken und rechten Mix-Bus

USB

• USB-C (USB 3.1 Typ 1) zur Dateiübertragung von interner SSD und beiden SD-Karten.
• USB-A-Host für Tastatur und USB-Controller, unterstützt USB-Hubs für den Anschluss mehrerer Geräte.

Timecode und Sync

• Unterstützte Modi: Off, Rec Run, Free Run, 24h Run, External, einschließlich der Modi External Auto-Record und Continuous
• Bildraten: 23,98, 24, 25, 29,97 DF, 29,97 ND, 30 DF, 30 ND
• Genauigkeit: 0,1 ppm (0,25 Bilder pro 24 Stunden)
• Timecode-Eingang: Impedanz 20kΩ, 0,3V – 3,0V p-p (–17 dBu – +3 dBu)
• Timecode-Ausgang: Impedanz 75Ω, 5V p-p (+12 dBu)
• Word Clock Eingang: 10k / 75Ω schaltbare Impedanz, Eingangsempfindlichkeit 1-5V p-p
• Wordclock-Ausgang: 75Ω Impedanz, 5V p-p Ausgang, entsprechend der Sample-Rate

Fernbedienung

• USB MIDI MCU Control – unterstützte Fader-Controller von Drittanbietern
• SD-Remote Android App
• USB-Tastatur
• Aufnahmestart durch externen Timecode

LCD

• 320 × 240, Transflektiv, hervorragende Sichtbarkeit bei Sonnenlicht.
• Größeres Touchscreen-Display über USB-verbundene SD-Remote-App verfügbar.

Stromversorgung

• Externer 10-18Volt DC Eingang am verriegelnden TA4-Stecker, Pin-4 = (+), Pin-1 = (-)

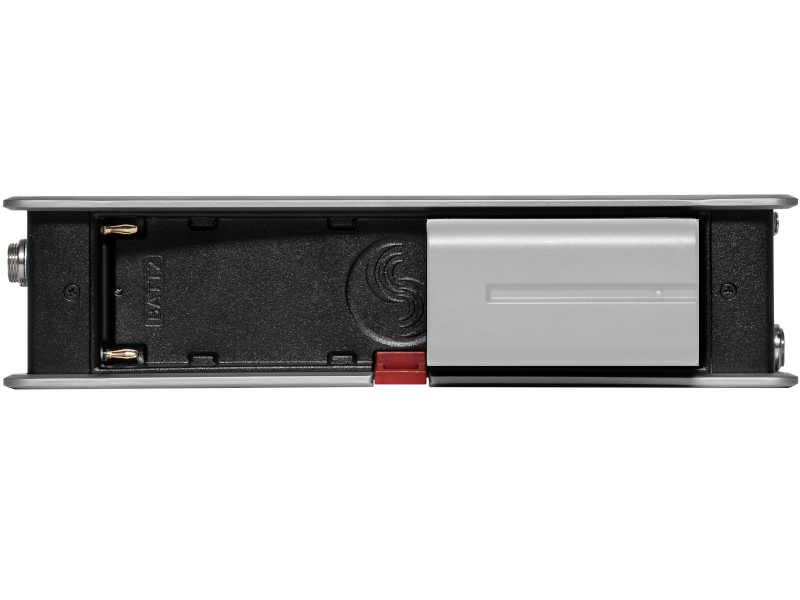

• Dual L-Mount-Akkus NP-F mit rückseitig, mit Ladefunktion am Gerät.
• Leerlaufstromaufnahme: 875mA bei 12V (10,5 W).
• Intelligentes Abschalten nicht verwendeter Mikrofonvorverstärker und anderer interner Schaltkreise.

Umgebungsvariablen

• Betrieb: -20°C bis 60°C, 0 bis 90% relative Luftfeuchtigkeit (nicht kondensierend)
• Lagerung: -40°C bis 85°C

Abmessungen (H x B x T)

• 5,1cm x 22cm x 17cm x 5,1cm

Gewicht

• 1,25kg (unverpackt, ohne Batterien)
