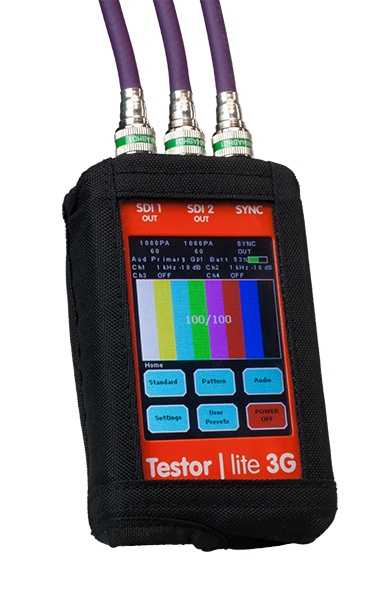

Lynx Testor PTG-1802 lite 3G SDI Testbildgenerator Pattern, inkl. Tasche
TOP

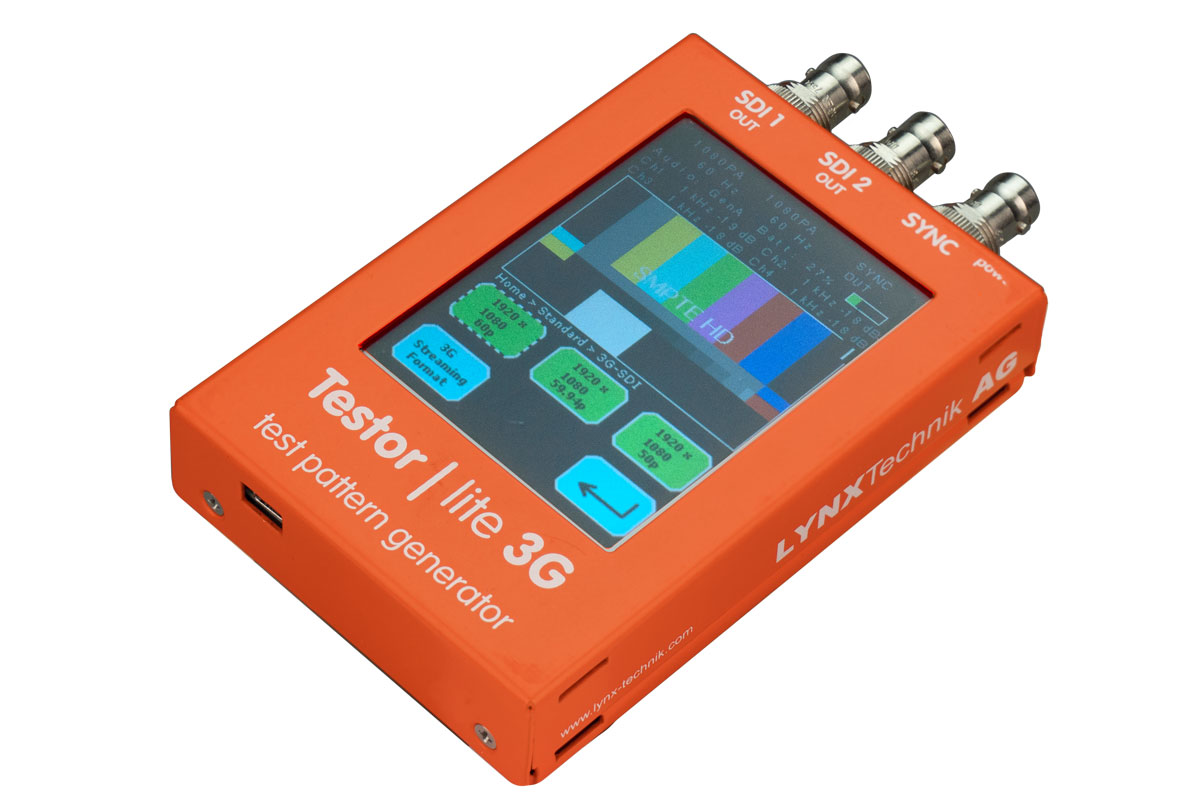

Der TESTOR PTG-1802 inkl. Tasche | lite 3G von LYNX ist ein kompakter SDI-Video- und Audiotestgenerator mit einer Vielzahl von Test- und Video Überprüfungsanforderungen in modernen digitalen Infrastrukturen abdeckt.
Der große Farb-Touchscreen bietet eine einfache, intuitive Benutzeroberfläche und der integrierte wiederaufladbare Akku ermöglicht eine ununterbrochene Nutzung von bis zu 4 Stunden.
MADE IN GERMANY
Bei Anschluss an einen Standard-USB 2.0-Anschluss kann der interne Akku im Testor PTG-1802 | lite 3G aufgeladen werden (benötigt 500mA).
(Hinweis: Wenn das Gerät eingeschaltet ist, während es an einen USB 2.0-Anschluss angeschlossen ist, wird der interne Akku verwendet und es wird nicht aufgeladen.)
Ladezeit am Standard-Computer USB 2.0-Anschluss ca. 360 Minuten (Akku leer).
Bei Anschluss an das USB-DCP-Netzteil (im Lieferumfang enthalten) kann das Gerät gleichzeitig mit Strom versorgt und geladen werden. (1,5A).
Ladezeiten (Akku leer):
Ca. 100 Minuten bei ausgeschaltetem Gerät
Ca. 180 Minuten bei eingeschaltetem Gerät
Die externe Stromversorgung / Ladung erfolgt über den USB-Anschluss.
Hinweis: Der USB-Anschluss wird auch für Firmware-Updates verwendet
SDI-Ausgänge:
Videoformate:
Embedded Audio Generator:
Analoger Referenzsynchronisationsausgang
Große interne Testbilderbibliothek
Mehrere Überlagerungen (wählbar):
Netzteil / Akku:
Abmessungen / Gewicht:
Betriebstemperatur:
Sicherheit:
1x AC DCP Netzteil mit USB Ausgang
1x USB-Kabel
1x Quick Reference
1x Anleitung
Optional:
Tasche für Testor lite 3G für € 40.95
Ersatzbatterie € 70,20
ABS Case ( Plastic Transport Case ) für € 46,00
PTG Bumper ( Protective Case ) für € 41,40
Der große Farb-Touchscreen bietet eine einfache, intuitive Benutzeroberfläche und der integrierte wiederaufladbare Akku ermöglicht eine ununterbrochene Nutzung von bis zu 4 Stunden.
MADE IN GERMANY
Bei Anschluss an einen Standard-USB 2.0-Anschluss kann der interne Akku im Testor PTG-1802 | lite 3G aufgeladen werden (benötigt 500mA).
(Hinweis: Wenn das Gerät eingeschaltet ist, während es an einen USB 2.0-Anschluss angeschlossen ist, wird der interne Akku verwendet und es wird nicht aufgeladen.)
Ladezeit am Standard-Computer USB 2.0-Anschluss ca. 360 Minuten (Akku leer).
Bei Anschluss an das USB-DCP-Netzteil (im Lieferumfang enthalten) kann das Gerät gleichzeitig mit Strom versorgt und geladen werden. (1,5A).
Ladezeiten (Akku leer):
Ca. 100 Minuten bei ausgeschaltetem Gerät
Ca. 180 Minuten bei eingeschaltetem Gerät
Die externe Stromversorgung / Ladung erfolgt über den USB-Anschluss.
Hinweis: Der USB-Anschluss wird auch für Firmware-Updates verwendet
SDI-Ausgänge:
2 x SDI-Video auf BNC-Anschlüsse (75 Ohm)
Jede Ausgabe hat dasselbe Format und dieselbe Frequenz, kann jedoch unterschiedliche Muster haben
SMPTE 424M, SMPTE 292M, SMPTE 259M
Jede Ausgabe hat dasselbe Format und dieselbe Frequenz, kann jedoch unterschiedliche Muster haben
SMPTE 424M, SMPTE 292M, SMPTE 259M
Videoformate:
- SDTV 270Mbit: 525 (480i / 59,94), 625 (576i / 50)
- HDTV 1,5 Gbit: 1080i / 60, 1080i / 59,94, 1080i / 50, 1080p / 30, 1080p / 29,97, 1080p / 25, 1080p / 24, 1080p / 24,98, 1080psf / 25, 1080psf / 24,1080psf / 23,98, 720p / 60, 720p / 59,94, 720p / 50, 720p / 30, 720p / 29,97, 720p / 25, 720p / 24, 720p / 23,98
- HDTV 3G: 1080p / 60, 1080p / 59,94, 1080p / 50
Ein 3G-Stream an beiden Anschlüssen. Direkte Abbildung Stufe A (SMPTE 425)
Zwei einzelne 1,5-G-Streams, einer pro BNC-Anschluss. Dual Link. (SMPTE 372)
Zwei einzelne 1,5-G-Streams werden zu einem einzigen 3G-Stream gemultiplext.
Dual Link Level B (SMPTE 425)
Zwei einzelne 1,5-G-Streams, einer pro BNC-Anschluss. Dual Link. (SMPTE 372)
Zwei einzelne 1,5-G-Streams werden zu einem einzigen 3G-Stream gemultiplext.
Dual Link Level B (SMPTE 425)
Embedded Audio Generator:
4x unabhängige Audiokanäle (2x Stereo-Paare) mit jeweils einstellbarem Pegel und Frequenz
Voreingestellte Frequenzauswahl: 50, 100, 200, 250, 400, 500, 800, 1k, 2k, 4k, 8k, 16kHz
Pegelanpassungen: 0 bis -79 dBFS in 1dB Schritten
Alle 4 Kanäle stehen für beide SDI-Ausgabe-Embedder zur Verfügung, die 8 Kanäle in zwei beliebige Gruppen einbetten können (auswählbar).
Jeder SDI-Embedder kann unabhängig mit verschiedenen Gruppen- und Kanalzuweisungen konfiguriert werden.
Hinweis: Wenn der SMPTE 525 Dual-Stream- oder Dual-Link-Modus verwendet wird, ist Audio in beide Streams eingebettet.
Voreingestellte Frequenzauswahl: 50, 100, 200, 250, 400, 500, 800, 1k, 2k, 4k, 8k, 16kHz
Pegelanpassungen: 0 bis -79 dBFS in 1dB Schritten
Alle 4 Kanäle stehen für beide SDI-Ausgabe-Embedder zur Verfügung, die 8 Kanäle in zwei beliebige Gruppen einbetten können (auswählbar).
Jeder SDI-Embedder kann unabhängig mit verschiedenen Gruppen- und Kanalzuweisungen konfiguriert werden.
Hinweis: Wenn der SMPTE 525 Dual-Stream- oder Dual-Link-Modus verwendet wird, ist Audio in beide Streams eingebettet.
Analoger Referenzsynchronisationsausgang
1x analoger Sync-Ausgang, BNC-Anschluss (75 Ohm)
Der Referenzausgang ist derselbe Standard wie der ausgewählte SDI-Ausgang
SDTV = Nur Bi-Level-Analogsynchronisation (kein Burst oder Videoinhalt)
HDTV = Tri-Level-Analogsynchronisation
Der Referenzausgang ist derselbe Standard wie der ausgewählte SDI-Ausgang
SDTV = Nur Bi-Level-Analogsynchronisation (kein Burst oder Videoinhalt)
HDTV = Tri-Level-Analogsynchronisation

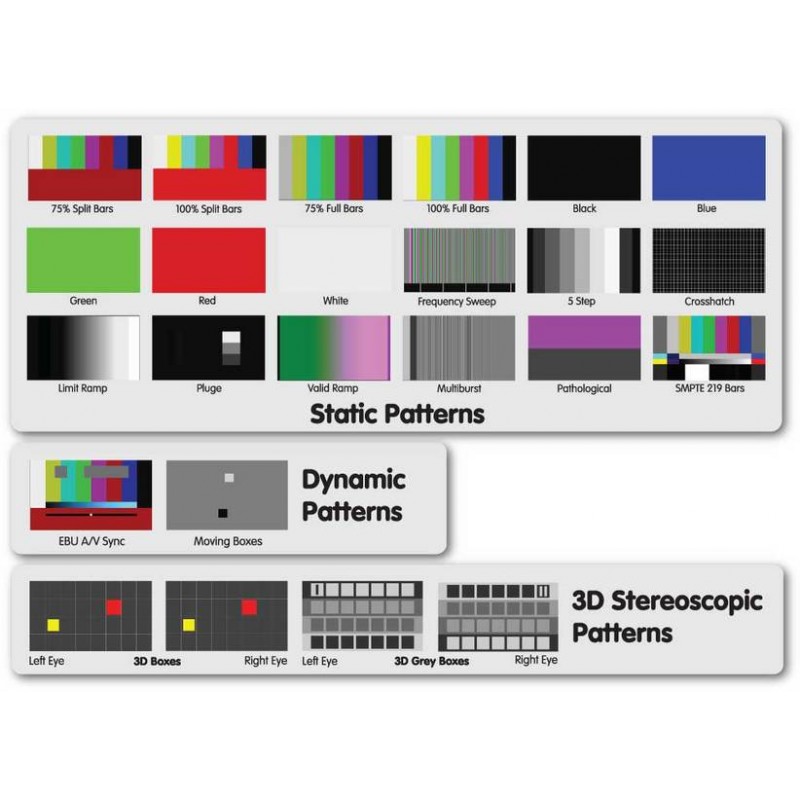

Große interne Testbilderbibliothek
Statische Muster: 100 Split-Farbbalken, 75 Split-Farbbalken, 100 Vollbalken, 75 Vollbalken, SMPTE 219-Farbbalken, rot, grün, blau, schwarz, weiß, Pluge, Crosshatch, Treppe (5 Stufen), Valid Ramp, Limit Ramp, Multiburst, Frequency Sweep, Pathological EQ/PLL
Dynamische Patterns: EBU A / V-Sync-Pattern, Moving Boxes
3D-Muster: 3D-Boxen (linkes Auge / rechtes Auge), 3D-graue Boxen (linkes Auge / rechtes Auge)
Dynamische Patterns: EBU A / V-Sync-Pattern, Moving Boxes
3D-Muster: 3D-Boxen (linkes Auge / rechtes Auge), 3D-graue Boxen (linkes Auge / rechtes Auge)
Mehrere Überlagerungen (wählbar):
Textüberlagerung: Einzeilig, max. 16 Zeichen, statisch oder horizontal scrollen
Kreis: 1 Pixelkreis zentriert auf Testmuster
Markierungen: Safe Aktion und Safe Title Markierungen mit SMPTE RP218-2002
Kreis: 1 Pixelkreis zentriert auf Testmuster
Markierungen: Safe Aktion und Safe Title Markierungen mit SMPTE RP218-2002
Netzteil / Akku:
Der interne Akku bietet bei voller Ladung eine Laufzeit von ca. 4 Stunden.
Abmessungen / Gewicht:
Abmessung: 130 x 77 x 23 mm (einschließlich Anschlüsse)
Gewicht: 250 g
Gewicht: 250 g
Betriebstemperatur:
Temperatur: 5-40º C (41-104ºF)
Luftfeuchtigkeit: 90% nicht kondensierend
Luftfeuchtigkeit: 90% nicht kondensierend
Sicherheit:
IEC 60950-1.2005 / EN 60950-1: 2006
Lieferumfang zum Testor PTG-1802 lite 3G:1x AC DCP Netzteil mit USB Ausgang
1x USB-Kabel
1x Quick Reference
1x Anleitung
Optional:
Tasche für Testor lite 3G für € 40.95
Ersatzbatterie € 70,20
ABS Case ( Plastic Transport Case ) für € 46,00
PTG Bumper ( Protective Case ) für € 41,40
User Guide - Lynx PTG 1802 Testor Lite 3G
